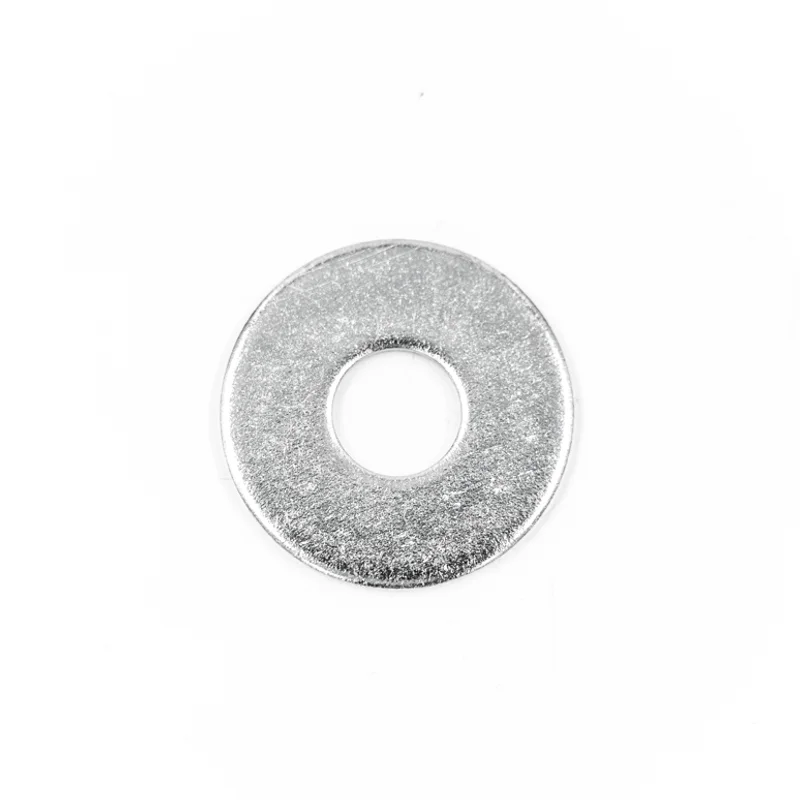

Podloška velikog spoljnog prečnika za raspodelu pritiska navrtke i glave zavrtnja
Šifra: 01440000
Široka podloška po standardu DIN 9021 služi da pritisak zavrtnja ili navrtke raspodeli na veću površinu. Koristi se svuda gde je podloga meka, tanka ili gde je otvor veći od nominalne mere zavrtnja.
Namenjena je spojevima na limu, drvetu, plastici, gipsanim i izolacionim pločama, gde bi obična podloška DIN 125 ušla u materijal ili ga izvitoperila. Često se postavlja i preko izduženih ili prevelikih rupa, na limarskim konstrukcijama, nosačima i montaži opreme. Sa spoljnim prečnikom oko tri puta većim od otvora, znatno smanjuje pritisak po jedinici površine.
Oznaka M4 do M36 odnosi se na prečnik navoja zavrtnja, a ne na otvor podloške, koji je nešto veći radi lakog nasađivanja. Za M8 zavrtanj birate podlošku M8, i tako dalje kroz ceo raspon. Ako Vam treba manje razmazivanje pritiska i tanji profil, uzmite standardnu podlošku DIN 125, a za mekane podloge i velike otvore ostajete na DIN 9021.
Podloška se postavlja ravnom stranom uz materijal, najčešće ispod navrtke, a po potrebi i sa obe strane spoja. Pazite da ne pritežete preko mere, jer se kod tankog lima i drveta podloška može uleći i deformisati površinu. Kod spojeva izloženih vibracijama kombinujte je sa elastičnom podloškom ili samokočećom navrtkom.
Dostupna je na komad, kao i u kutijama od 15, 20, 30, 50, 100, 200, 300, 600, 1500 i 2000 komada, zavisno od dimenzije. Sitnije mere se pakuju u većim količinama, pa za serijski rad birate veće kutije, a za popravke i dopunu alata uzimate komadno.
DIN 9021 ima znatno veći spoljni prečnik i pokriva veću površinu, pa se koristi na mekim i tankim podlogama i preko velikih otvora. DIN 125 je uža i standardna podloška za uobičajene metalne spojeve.
Ne, oznaka se odnosi na navoj zavrtnja koji kroz nju prolazi. Otvor podloške je nešto veći od 10 mm kako bi zavrtanj lako prošao.
Može, jer raspodeljuje pritisak i sprečava uvlačenje glave kroz tanak lim. Ako je spoj izložen vodi, predvidite i zaptivanje, jer ova podloška nema gumeni sloj.
